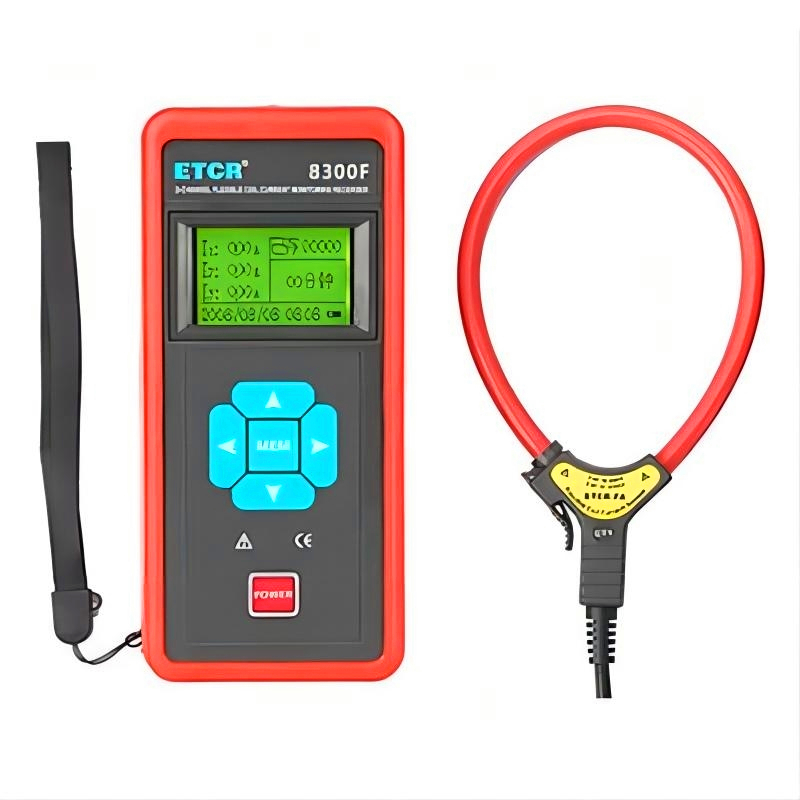

交流電流記錄儀ETCR8300F

ETCR8300F是一款交流電流記錄儀，專注于多路電流在線監測與記錄，適用于電力系統、工業自動化等領域的電流數據采集。?

?交流電流記錄儀ETCR8300F核心功能與技術規格：? 該設備支持在線監測和記錄1至3路交流電流，量程為AC 0.00A～20.00kA，分辨率為AC 10mA，精度達±2%rdg±5dgt；采用柔性電流鉗設計，無裸露金屬導體，實現非接觸式測量，安全且便于在狹窄或排線密集環境中操作；主機配備可充電鋰電池，在節電模式下可連續工作約7天，數據存儲容量達20萬組，支持通過USB接口連接電腦，使用配套軟件讀取、查閱、保存數據并生成報表。?

?產品特點與優勢：? ETCR8300F的柔性線圈直徑為φ7.5mm，鉗口徑范圍φ50mm～φ1500mm（可定制），主機尺寸為78mm×165mm×42mm，質量約293g（含電池），便于攜帶和安裝；支持記錄間隔設置（1秒至99分鐘），適用于間歇性漏電故障排查、絕緣故障定位及負載分析；其多路監測能力可提升運維效率，尤其適合工廠車間、配電系統等需要多回路電流管理的場景。?

交流電流記錄儀ETCR8300F技術參數

功能：1～3路交流漏電流、大電流測量；在線監測、記錄

電源：3.7V可充電鋰電池（充滿電約4.2V）

柔性電流鉗數量：1～3個（選型）

測試方式：柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。

量程：AC 0.00A～20.00kA

分辨率：AC 10mA

精    度：±2%±5dgt(導線處于柔性線圈中心位置，23℃±2℃)

被測電流頻率：50Hz～60Hz

顯示模式：LCD：128dots×64dots

主機尺寸：寬高厚78mm×165mm×42mm

質量：主機：330g(含電池)

LCD尺寸：顯示域：44mm×27mm

線圈內徑：按客戶要求訂制

線圈直徑：φ7.5mm(非常適合于狹窄環境和排線密集的場所等)

電流鉗引線長度：標準2米

電場干擾：無磁滯效應，抗干擾能力較強

位置誤差：被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。

采樣速率；2次/秒

數據存儲：12000組(掉電或更換電池不會丟失數據)

設定時間：1～99分鐘內設定記錄間隔時間，0分鐘為不自動存儲

記錄時間：節電模式下連續工作約168小時

溢出顯示：超量程溢出功能：“OL"符號顯示

電池電壓：使用3.7V可充電鋰電池，三格電量顯示，電量為零格時表示電池電壓低，請及時充電

通訊線接口：USB

額定電流：節電模式下6mA，電流35mA

工作溫濕度：-10℃～40℃；80%rh以下

存放溫濕度：-10℃～60℃；70%rh以下

線路電壓：AC600V以下線路測試

絕緣強度：AC 2kV/rms(螺釘與外殼之間)

適合安規：IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準)

?交流電流記錄儀ETCR8300F應用場景與市場定位：? 該設備廣泛應用于電力監測、工業自動化、能耗管理及樓宇配電系統，幫助用戶實時掌握電流變化，為故障預警、節能優化提供數據支持；作為ETCR8300系列的功能強化型，ETCR8300F相比基礎型號（如ETCR8300）具備更高級的數據處理和通訊功能，適合電網負載復雜或數據分析需求高的環境。?
