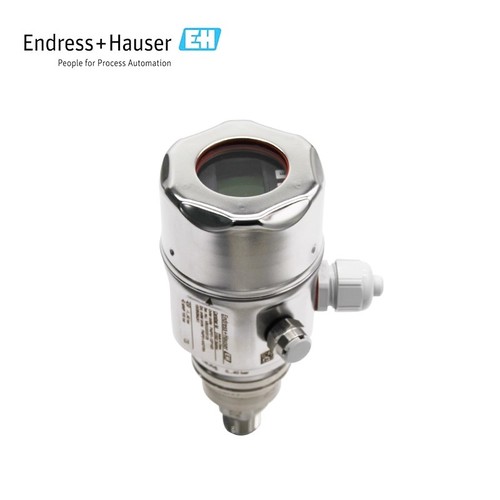

Cerabar PMC51數字壓力變送器采用無油電容式陶瓷測量元件，主要用于過程工業和衛生行業，可測量液體和氣體的壓力、液位、體積和質量。PMC51使用耐真空陶瓷膜片，確保測量系統高度安全。量程可調，快速設定功能使調試更簡單，節省成本和時間。設計符合IEC61508和IEC 61511標準，滿足SIL2功能安全要求。
優勢
? 過載保護——高精度陶瓷傳感器 (99.9% Al2O3)
? 適用于真空、腐蝕性和研磨性介質
? 優良的重復性和長期穩定性
? 通過 IEC 61508 和 IEC 61511認證，適用于SIL2功能安全系統過程壓力監測。
? 簡單安全的菜單引導式操作模式：可使用現場顯示模塊進行操作；或通過4-20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通訊方式遠程操作。
? 模塊化設計，測量差壓、靜壓和壓力（Deltabar M - Deltapilot M - Cerabar M)。如，可更換的顯示模塊和主電子模塊。
? 可選安裝閥組：并做打壓測試
參數規格
過程鏈接：螺紋，法蘭或衛生型連接
溫度范圍：-40 至 +130°C (-40 至 +266°F), 150°C (302°F) 可用1小時
壓力范圍：+100mbar 至 +40bar (+1.5 至 +600psi)
精度誤差：±0.15%, "鉑金型" ±0.075%
國際防爆保護認證，SIL，衛生型認證，船級認證
壓力
測量原理絕壓和表壓特點智能且可靠的壓力變送器，帶電容式傳感器和陶瓷膜片（Ceraphire）
供電電壓4...20mA HART11.5...45V DC（非防爆）：Ex ia：11.5...30V DCPROFIBUS PA：9...32 V DC（非防爆）FOUNDATION Fieldbus：9...32 V DC（非防爆）
參考測量精度標準型：0.15%；鉑金型：0.075%
長期穩定性< 0.1% URL/年0.25% URL/ 5年0.4% URL/ 10年
過程溫度-40...130 °C(-40...266 °F)150°C：1小時(302 °F：1小時)
環境溫度-40...85 °C(-40...185 °F)2Cerabar M PMC51Endress+Hauser
傳感器100mbar...40bar(1.5psi...600psi)表壓/絕壓
最小可標定量程10 mbar (1.45 psi)
抗真空壓力0 mbar abs.
**量程比20:1
**過壓限定值60bar (900psi)
過程連接螺紋：G1/2...G2、R1/2、MNPT1/2...法蘭：DN25...DN80、ASME 1"...4"、JIS 10K衛生型過程連接Tri-Clamp卡箍DIN11851DIN11864-1NEUMOVarivent NSMSDRD
過程膜片的材質陶瓷
墊圈材質Viton、EPDM、NBR、Kalrez壓力3Cerabar M PMC51Endress+Hauser
填充液無，干式傳感器
外殼材質鑄鋁、AISI 316L
通信4...20 mA4...20 mA HARTPROFIBUS PAFOUNDATION Fieldbus
證書和認證ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI
安全認證SIL設計認證EN10204-3.1NACE MR0175衛生型認證CoC ASME-BPE3A、EHEDG
船級認證GL/ ABS/ LR/ BV/ DNV
飲用水認證NSF
替代產品PMC51B
儀表可以進行下列測量：
? 所有過程領域和過程測量技術中氣體、蒸汽或液體的絕壓和表壓測量
? 液體的液位、體積或質量測量
? 高過程溫度– 不帶隔膜密封系統：max. 130°C (266°F) ；在 60 min 內，max. 150 °C (302 °F)– 帶隔膜密封系統：max. 400°C (752°F)
? 高壓力，max. 400 bar (6000 psi)
? 通過多項國際認證，應用廣泛
