固緯gpt9803耐壓絕緣電阻測量?jī)x
簡介
固緯gpt9803耐壓絕緣電阻測量?jī)x，200VA交流耐壓： 0~5KV 40mA， 直流耐壓： 0~6KV 10mA，絕緣測試1000V 9500MΩ
GPT-9800 系列安規測試儀符合如IEC、EN、UL、CSA、GB、JIS …等安 全法規對各種電子/電器產品或部件在測試上的要求。
GPT-9800系列安規測試器共計有4個型號：
GPT-9804是4合一機種，具有交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能
GPT-9803提供交/直流耐壓測試及絕緣電阻測試功能
GPT-9802具有交流及直流耐壓測試功能
GPT-9801則僅提供交流耐壓測試功能。

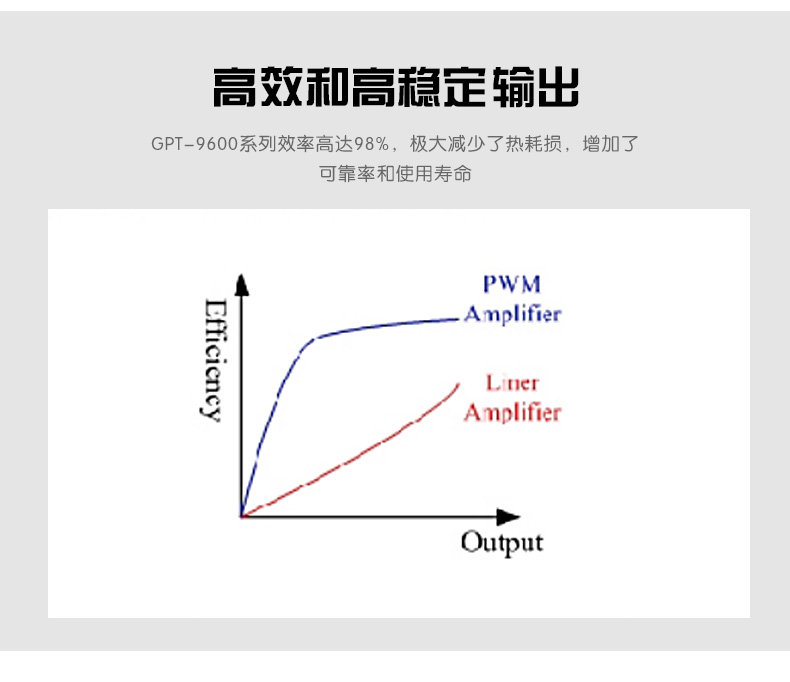

全系列機型提供交流200VA輸出容量，并使用高效率的PWM放大器，有效避免因輸入電源電壓變動或波形變形的影響，以確保交流耐壓測試時對待測物提供穩定之高壓輸出。
GPT-9800系列固緯gpt9803耐壓絕緣電阻測量?jī)x特點：
★ 200VA測試容量

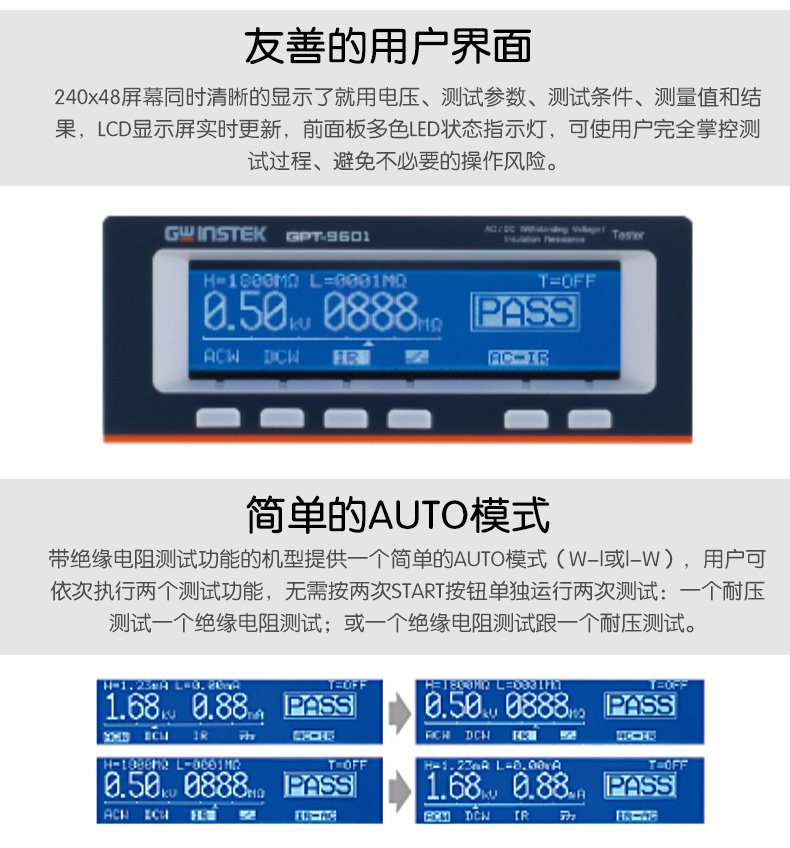

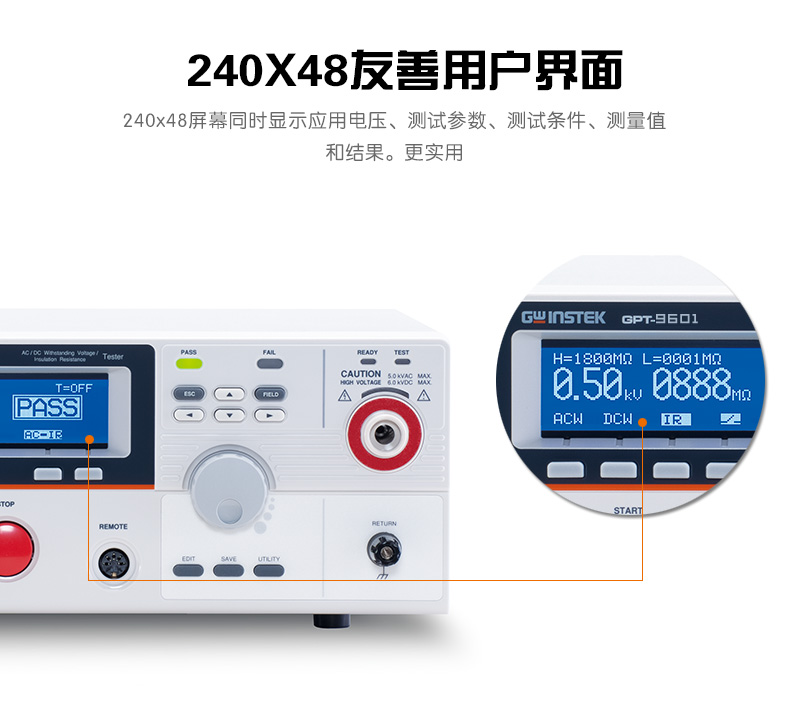

★ 大型(240x64)點矩陣式LCD
★ 手動/自動 測試模式
★ 具快速選擇功能鍵
★ 高亮度警示及狀態指示燈
★ 具Interlock功能
★ 零點輸出
★ 輸出電壓上升時間控制
★ True RMS電流量測
★ 高分辨率: 1uA(電流量測), 2V(電壓設定)
★ 使用PWM放大器, 確保測試效益及測試可靠性
★ 提供100組記憶, 以儲存測試條件, 且每個記憶組可獨立命名
★ 遙控端子座, 提供機器自前面板外接控制器
★ 界面 : RS-232C, USB device, Signal I/O及GPIB (選購)
GPT-9800系列固緯gpt9803耐壓絕緣電阻測量?jī)x選型：
型號 | 功率 | 交流耐壓 | 直流耐壓 | 絕緣阻抗 | 接地阻抗 | 電弧 | I/O | USB RS232 | GPIB |
GPT-9801 | 200VA | 5KV/40mA | X | X | X | √ | √ | √ | 選配 |
GPT-9802 | 200VA | 5KV/40mA | 6KV/10mA | X | X | √ | √ | √ | 選配 |
GPT-9803 | 200VA | 5KV/40mA | 6KV/10mA | 1KV/9500MΩ | X | √ | √ | √ | 選配 |
GPT-9804 | 200VA | 5KV/40mA | 6KV/10mA | 1KV/9500MΩ | 30A/650mΩ | √ | √ | √ | 選配 |
GPT-9800系列安規測試儀規格：
交流耐壓測試 |
輸出電壓范圍 | 0.100kV~ 5.000kV ac |
輸出電壓調整分辨率 | 2V/步進 |
輸出電壓準確度 | ± (1%設定值+ 5V) [未加負載] |
* 大額定負載 | 200 VA (5kV/40mA) |
* 大額定電流 | 40mA (0.5kV< V ≦5kV) 10mA (0.1kV≦ V ≦0.5kV) |
輸出波形 | 正弦波 |
輸出電壓頻率 | 50 Hz / 60 Hz 可選擇 |
電壓變動率 | ± (1%讀值+ 5V) [* 大額定負載→未加負載] |
電壓表準確度 | ± (1%讀值+ 5V) |
電流量測范圍 | 0.001mA~40.0mA |
電流量測分辨率 [1] | 0.001mA / 0.01mA / 0.1mA |
電流量測準確度 | ±(1.5%讀值+ 30uA) |
上/下限判定功能 | Yes |
ARC偵測 | Yes |
上升時間(RAMP) | 0.1s~999.9s |
測試時間(TIMER) [2] | OFF, 0.5s~999.9s |
GND | RETURN/GUARD |
直流耐壓測試 (GPT-9804/9803/9802) |
輸出電壓范圍 | 0.100kV~ 6.000kV dc |
輸出電壓調整分辨率 | 2V/步進 |
輸出電壓準確度 | ± (1%設定值+ 5V) [未加負載] |
* 大額定負載 | 50W (5kV/10mA) |
* 大額定電流 | 10mA (0.5kV< V ≦6kV) 2mA (0.1kV≦ V ≦0.5kV) |
電壓變動率 | ± (1%讀值+ 5V) [* 大額定負載→未加負載] |
電壓表準確度 | ± (1%讀值+ 5V) |
電流量測范圍 | 0.001mA~ 10.0mA |
電流量測分辨率 [1] | 0.001mA / 0.01mA / 0.1mA |
電流量測準確度 | ±(1.5%讀值+ 30uA) |
上/下限判定功能 | Yes |
ARC 偵測 | Yes |
上升時間(RAMP) | 0.1s~999.9s |
測試時間(TIMER) [2] | OFF, 0.5s~999.9s |
GND | RETURN/GUARD |
絕緣電阻測試 (GPT-9804/9803) |
輸出電壓范圍 | 50V~1000V dc |
輸出電壓調整分辨率 | 50V/步進 |
輸出電壓準確度 | ± (1%設定值+5V) |
電阻量測范圍 | 1MW~ 9500MW |
測試電壓 | 50V≦ V <500V 1~50MΩ：±(5%讀值 + 1 MΩ) 51~2000MΩ：±(10%讀值 + 1 MΩ) |
500V≦ V ≦1000V 1~500MΩ：±(5%讀值 + 1 MΩ) 501~9500MΩ：±(10%讀值 + 1 MΩ) |
上/下限判定功能 | Yes |
上升時間(RAMP) | 0.1s~999.9s |
測試時間(TIMER) | 1s~999.9s |
GND | GUARD (fixed) |
接地阻抗測試 (GPT-9804) |
輸出電流范圍 | 03.00A~30.00A ac |
輸出電流調整分辨率 | 0.01A |
輸出電流準確度 | 3A≦ I ≦8A: ±(1%讀值+ 0.2A) 8A< I ≦30A: ±(1%讀值+ 0.0**) |
測試電壓 | 6Vac * 大(開路電壓) |
測試電壓頻率 | 50Hz/60Hz可選擇 |
電阻量測范圍 | 10.0mW~ 650.0mW |
電阻量測分辨率 | 0.1mW |
電阻量測準確度 | ±(1%讀值+ 2 mW) |
上/下限判定功能 | Yes |
測試時間(TIMER) | 0.5s~999.9s |
測試方式 | 四線式量測 |
GND | GUARD (fixed) |
記憶組 |
單步驟記憶 | MANU：100組 |
自動測試記憶 | AUTO：100 組, 每組*多16個manu |
界面 |
RS-232C | 標準 |
USB | 標準 |
GPIB | 選購 |
Remote terminal (Front) | 標準 |
Signal I/O | 標準 |
顯示屏 |
| 240 x 64 點陣式(藍色) LCD |
使用電源 |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz |

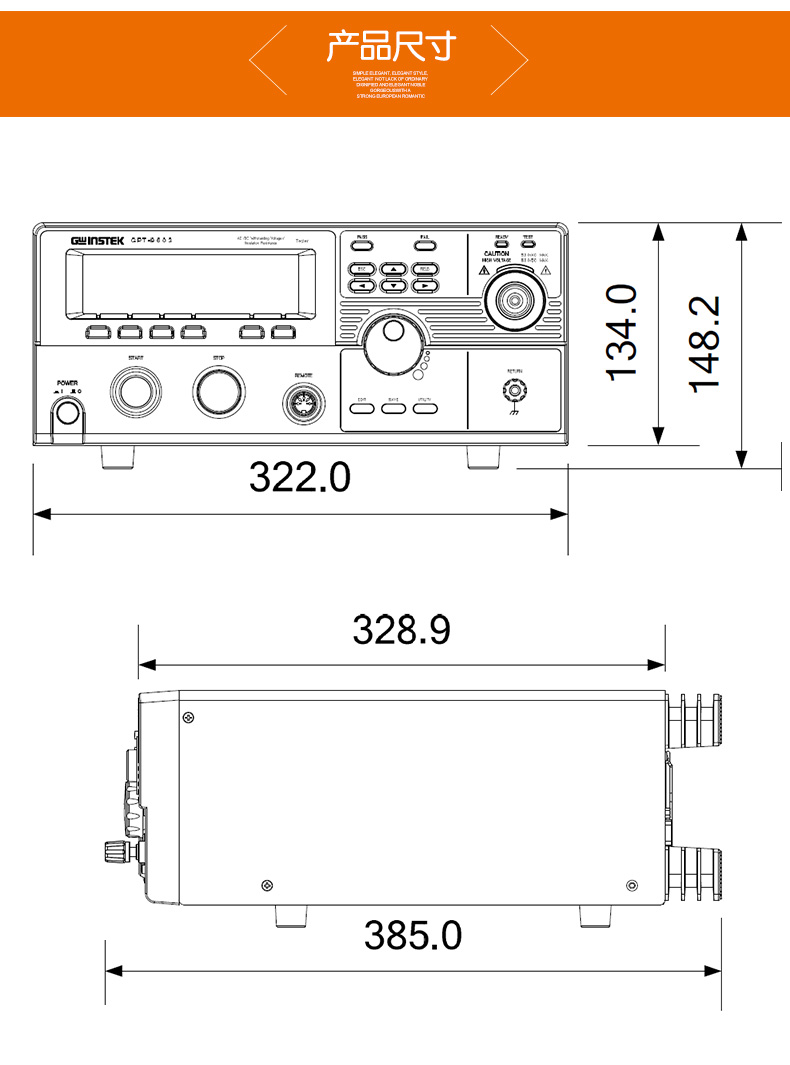

尺寸及重量 |
| 330(寬) x 150(高) x 460(深) mm 約15kg max. for GPT-9803/9802/9801 約19kg max. for GPT-9804 |
[ 1 ] 電流量測分辨率與上限設定之分辨率相同
[ 2 ] 只有在特殊的MANU模式下( MANU=***-000 ), 測試時間可為持續測試(TIMER = OFF)
固緯安規測試儀選型手冊：
型號 | 功率 | 交流耐壓 | 直流耐壓 | 絕緣阻抗 | 接地阻抗 | 泄漏 電流 | 電弧 | I/O | USB RS232 | GPIB |
GPT-9601 | 100VA | 5KV/20mA | X | X | X | X | √ | √ | X | X |
GPT-9602 | 100VA | 5KV/20mA | 6KV/6mA | X | X | X | √ | √ | X | X |
GPT-9612 | 100VA | 5KV/20mA | X | 1KV/2000MΩ | X | X | √ | √ | X | X |
GPT-9603 | 100VA | 5KV/20mA | 6KV/6mA | 1KV/2000MΩ | X | X | √ | √ | X | X |
GPT-9801 | 200VA | 5KV/40mA | X | X | X | X | √ | √ | √ | 選配 |
GPT-9802 | 200VA | 5KV/40mA | 6KV/10mA | X | X | X | √ | √ | √ | 選配 |
GPT-9803 | 200VA | 5KV/40mA | 6KV/10mA | 1KV/9500MΩ | X | X | √ | √ | √ | 選配 |
GPT-9804 | 200VA | 5KV/40mA | 6KV/10mA | 1KV/9500MΩ | 30A/650mΩ | X | √ | √ | √ | 選配 |
GPT-9901A | 500VA | 5KV/100mA | X | X | X | X | √ | √ | √ | 選配 |
GPT-9902A | 500VA | 5KV/100mA | 6KV/20mA | X | X | X | √ | √ | √ | 選配 |
GPT-9903A | 500VA | 5KV/100mA | 6KV/20mA | 1KV/50000MΩ | X | X | √ | √ | √ | 選配 |
GPT-9904 | 500VA | 5KV/100mA | 6KV/20mA | 1KV/50000MΩ | 32A/650mΩ | X | √ | √ | √ | 選配 |
GCT9040 | X | X | X | X | 40A/650mΩ | X | X | √ | √ | 選配 |
GLC9000 | X | X | X | X | X | √ | X | √ | √ | √ |
快速指南x(chóng) 1, 電源線x 1,
CD x 1（內含完整使用手冊）
Interlock端子 x 1
Remote端子組件 x 1
測試線GHT-114 x 1 for GPT-9803/9802/9801
測試線GHT-114 x 1, GTL-115 x 1 for GPT-9804
選購配備
Opt.1 GPIB卡
選購附件
GHT-113 高壓測試槍
GHT-205 高壓測試棒
GTL-232 RS232C通訊數據線, 9針對9針母座, 用于計算機聯機
GTL-247 USB通訊數據線, A-A型式, 約1.8公尺
GTL-248 GPIB通訊數據線, 約2公尺
GRA-402 面板機架 （19”, 4U）
GPT-9804 200VA 交流耐壓/直流耐壓/絕緣電阻/接地阻抗安規測試器
GPT-9803 200VA 交流耐壓/直流耐壓/絕緣電阻 安規測試器
GPT-9802 200VA 交流耐壓/直流耐壓 安規測試器
GPT-9801 200VA 交流耐壓安規測試器
（*） 全系列2年保固, 不包含附件
